維修EPHY-MESS滑動電阻溫度計

滑動電阻溫度計NWT稱為-是溫度的電動溫度傳感器測量或控制的電動馬達或發電機繞組。是直接連接到銅繞組在定子的槽中。
他們的設計拉長 ，他們要么包括鉑薄膜電阻 （芯片） 或鉑電阻絲的溫度測量。作為剛性，略有彈性或高度靈活的西北地區的應用，建立的模型。
大多數情況下，因?yàn)閼?yīng)用的薄膜電阻器的溫度敏感長度通常只有幾毫米，Pt100 溫度傳感器只在一個很小的局部區域記錄溫度。相比之下，傷口滑動電阻溫度計測量溫度幾乎對傳感器的電阻絲的有效長度。其結果是，在整個捕獲的槽內的溫度分布。EPHY-混亂西北地區的傷口用鐵絲在窗體提供 bifilaren 繞組。其結果是，反對由外部的電磁場引起的感應電壓探頭得到了補償。

使用
為確保**運行和使用壽命長，必須連續熱過載保護電氣機器。這個滑動電阻溫度計用一般。NWT安裝在電動馬達和發電機的 Wicklungsnuten。EPHY-MESS半導體
溫度計是真空 imprägnieren 耐藥和高壓固體絕緣。這將允許安裝溫度計直接在機器的生產。介電強度能夠進一步提高額外的隔熱保溫材料。電機繞組是*后浸漬和內置的滑動溫度計。可能使用溫度高達 250 ° C 根據的版本。
所有尺寸都都很大程度上自由 dimensionierbar。這將確保對各種 Nutgrößen 溫度計的較好的適應性。只有通過直接插槽安裝的溫度計，它是可能操作電機接近他們熱的限制，從而實現高和幾乎*優的效率。所有的溫度計是可在 3-或 4-線-電路，避免測量誤差由太長的連接電纜。這彌補了電纜電阻，提高了測量精度。
在調用中用于測量電路冗余凹槽溫度計可以測量繞組相互獨立的與兩個裝備。經過認證的特殊配置也是好的潛在爆炸性環境中使用。
功能原理
測量繞組被夠低測量電流。沒有感應電壓雙線繞組電阻會發生，否則可能導致測量誤差。測量繞組的電阻是隨溫度變化。他們的抵抗呈線性增加，變得更大，溫度越高，升起。
線長絲溫度電阻的測量，可以因此確定。測量繞組從鎳、 銅或鉑絲質量溫度監測與西北地區的所謂芯片相比是執行不有選擇性地進行，但其整個長度的溫度敏感。這些溫度測量是大大更可靠。
可用的測量方法：雙線滑動電阻溫度計、芯片槽電阻溫度計


EPHY MESS產品描述：
EPHY MESS雙線滑動電阻溫度計
NWT的允許跨的有效長度對測量繞組與 bifilarer Pt100 測量繞組溫度的測定。適應各自設計的電動馬達或發電機的 Wicklungsnut 可以確保*佳的測量結果。
**
低的熱容量，以確保無時滯熱耦合
優良的電絕緣性能和導熱性能好，同時考慮到在長期運行中的電壓應力
雙線漆包線，可防止導致測量誤差的感應電壓
DIN en 60751 Pt100 行政阻力特性，
耐到往常浸漬劑，固化-和干燥過程
在請求 IECEx 和 atex 認證批準潛在爆炸性環境中使用
使用
不同版本的NWT  bifilaren 采取考慮到特別是高電壓機器的要求。廣域的NWT外部尺寸可以各不相同，允許對幾乎每個引擎的大小的適應。繞組的測量是通過運行到由外部的電磁場引起的感應電壓的補償。
設計和工作原理
與 bifilaren Nutenwiderstandsthermometern 纏繞絕緣測量導線繞在 bifilaren 測量繞組的一個機構。通常情況下，標稱值為 100 ω 的鉑電阻絲 (Pt100) 用于此目的。另外，還銅或鎳可以用作測量金屬絲。

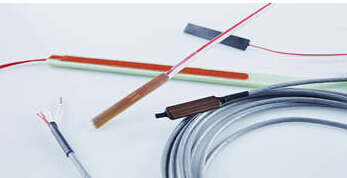

產品有：
NWT ST云母絕緣剛性滑動電阻溫度計
NWT-ST/ZS玻璃光纖穩定滑動電阻溫度計
NWT-A屏蔽滑動電阻溫度計
NWT  DSH /帶屏蔽篩選滑動電阻溫度計
NWT  SH靈活滑動電阻溫度計
NWT  FLEX高度靈活的滑動電阻溫度計
NWT-F Folien-滑動電阻溫度計

EPHY MESS芯片槽電阻溫度計
NWT的芯片采用薄膜電阻的溫度測量。檢測到的地區是相似點測量，由于測量用的傳感器芯片的活躍長度。
**
成本的降低的替代 bifilaren NWT
選擇性測量的已知的熱點
特別是耐商業上可用的浸漬劑、 固化-和干燥過程
使用
作為雙線傷口的替代 Nutenwiderstandsthermometern 有芯片槽電阻溫度計 （Pt100-Pt1000 歐姆） 設立。EPHY MESS  NWT所提供的芯片主要用于電機，定子繞組的凹槽。為此，在前認證版本中可用的所有變體根據 IECEx 和 atex 認證。原則上，這些溫度計可以也用于曲面、 槽或其他難以觸及的位置上的所有測量任務。
設計和工作原理
在此滑動電阻溫度計是相反鉑絲薄薄一層鉑金并聯雙線傷口類型所使用的 M-確定。溫度敏感長度縮短這來衡量有效長度對薄層傳感器 （測量點）。這是充足的用于測量很多人因?yàn)橐笾饕轻槍?duì)活躍長度測量的設計 （槽） 的目的。

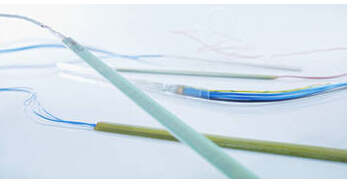

可用的產品：
NWT-ZS芯片、Chip-NWT在從環氧中間閥
NWT -AK芯片、Chip-NWT體織物制成的硬質玻璃
NWT-KS芯片、Chip-NWT在錄制的體塑料

EPHY-MESS GmbH是制造工業測量技術和傳感器技術**的制造商和分銷商。EPHY MESS主要產品有：溫度傳感器、熱電偶、熱電偶、溫度計、槽電阻溫度計、半導體熱敏電阻。其55年以上的歷史，中型家族企業與復雜的精密的產品和解決方案，以及創新型工程和不懈的好奇心已在德國的**地位。EPHY-MESS**范圍內積*提供商世紀之交以來，現在供應網點在 37 個國家。因此，出口份額大約是 40%。
