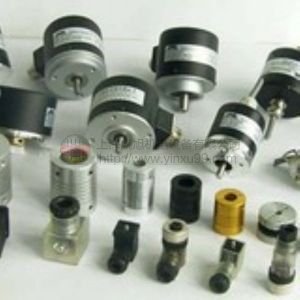

AEBRIDGE編碼器

德國AEBRIDGE編碼器
德國AEBRIDGE公司是一家專門生產編碼器的廠家
AEBRIDGE編碼器工作原理：
AEBRIDGE編碼器由一個**有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。
由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別AEBRIDGE編碼器的正轉與反轉，通過零位脈沖，可獲得AEBRIDGE編碼器的零位參考位。ACTI編碼器

AEBRIDGE編碼器信號輸出： AEBRIDGE編碼器信號輸出有正弦波（電流或電壓）,方波（TTL、HTL）,集電*開路（PNP、NPN）,推拉式多種形式，其中TTL為長線差分驅動（對稱A,A-;B,B-;Z,Z-）,HTL也稱推拉式、推挽式輸出，編碼器的信號接收設備接口應與編碼器對應。
AEBRIDGE編碼器信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有低速模塊與高速模塊之分，開關頻率有低有高。
如單相聯接，用于單方向計數，單方向測速。
A.B兩相聯接，用于正反向計數、判斷正反向和測速。
A、B、Z三相聯接，用于帶參考位修正的位置測量。
A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，電流對于電纜貢獻的電磁場為0，衰減*小，抗干擾*佳，可傳輸較遠的距離。
對于TTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達150米。
對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米。
